Cum la sol instalațiile de iluminat poli de oțel trăsnet în aer liber
Instalarea de stalpi de iluminat din metal. corpuri de iluminat exterior se realizează pe fațadele clădirilor și clădiri, stâlpi de iluminat, stalpi de linii electrice, pasaje superioare și alte suporturi. Pentru a ilumina una sau o altă parte a teritoriului, este necesar să se instaleze iluminat exterior, în conformitate cu cerințele SAE, conectați și fundamentării lumini de exterior, scut de împământare pe o instalație de automatizare sistem de management de suport, instalarea de rețele de instalații electrice, carcase scut împământare raspredilitelnogo și un panou de usa metalica pe stâlp.
Luați în considerare problema organizării de împământare în timpul instalării suporturilor de instalare de iluminat exterior (coloane), stâlpi de iluminat electric la sol.
La organizarea sistemelor de iluminat exterior, cel mai frecvent, stâlpi metalici de iluminat stradal folosit.
Ele sunt considerate universale, și se caracterizează prin faptul că:
- poate rezista la sarcini statice ridicate;
- pot fi folosite în diferite zone climatice;
- diferit design frumos.
Durata de viață a structurilor metalice de iluminat exterior este de aproximativ 50 de ani.
Instalarea modului de iluminare exterioară constă în mai multe etape, iar una dintre principalele etape ale unui poli de protecție de iluminat din metal pământ. Trebuie avut în vedere faptul că lipsa unei competente calcul al solului pe un suport metalic, care va fi folosit ca una dintre principalele componente ale iluminatului exterior, defalcarea izolației pe cablul de alimentare poate, omul ei atingând, un șoc electric.
Cum la sol suportul de iluminat exterior de metal?
Pentru mulți se pune întrebarea: „Este necesar să se sol polii de iluminat din metal?“
În conformitate cu normele de siguranță electrică, instrucțiunile de protecție la trăsnet și rețelele terestre de dispozitiv, toate suporturile utilizate pentru metalul decorarea sistemelor de iluminat exterior trebuie să fie legat la pământ.
p.6.1.45 PUE. Atunci când solul de protecție iluminat iluminat exterior trebuie să fie efectuată ca conectarea stâlpi și cabluri din beton armat și metal la sol pământ în rețele cu neutru izolat și PE (PEN) în sisteme cu neutru legat la pământ.
Principiul de funcționare al pământului protector este că, în cazul izolării curentului electric curge la sol. Astfel, în zona divizată tensiune răspândire nu este periculos pentru om, în funcție de rezistivitatea solului și dispunerea de legare la pământ.

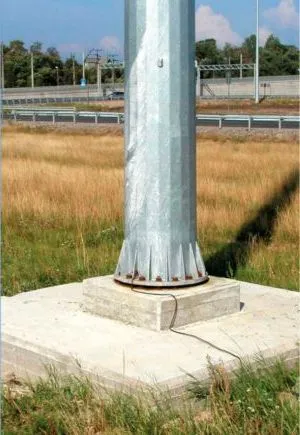

În acest caz, dacă iluminatul exterior este instalat în rețele cu izolate neutre, știfturi sau conductorii de fază cârlige pe suporturi metalice, fitinguri și orice structură metalică să fie legat la pământ prin intermediul unor dispozitive speciale - împământare circuit format din legare la pământ și de legare la pământ conductorii direcți. Fundamente pentru sprijin nu sunt la pământ, pentru că spetsmastikoy acoperite de coroziune, având proprietăți dielectrice.
comutatoare sunt elemente metalice de legare la pământ speciale, care sunt instalate în sol și pot fi sub formă de tije - (. a se vedea desenul de sprijin la sol triunghiular sol circuit de iluminat) barele metalice și sub formă de benzi de oțel. Barele verticale sunt cu ciocanul la o adâncime de 3 metri, în timp ce comutatorul lor de legare la pământ de sus ar trebui să fie instalate la o distanță de aproximativ o jumătate de metru de la baza la sol. La aceeași adâncime și a conductoarelor orizontale de legare la pământ situată, care de multe ori sunt folosite în soluri pietroase. La montarea conductorilor de legare la pământ utilizate pentru conectarea circuitului de împământare trebuie să aibă un diametru de cel puțin 6 mm. împământare conductori comunicante și puncte de sudură circuit de legare la pământ și de conectare sunt colorate vopsea.
În cazul în care iluminatul exterior este instalat în rețele cu împământare neutre, ace și conductori de fază cârlige de pe suporturi metalice, racorduri și orice structură metalică, pentru a fi conectat la conductorul neutru. De obicei, acest lucru se face cu ajutorul unui bolț special este sudat direct la suportul sau ocheți.
Astfel, polii de împământare din metal iluminat exterior cu un cablu de alimentare se face:
• în rețele cu neutru izolat prin utilizarea unui înveliș metalic al cablului;
• În rețelele cu un punct neutru împământat prin conductorul de zero, care este conectat la mantaua cablului.
Pentru stradă la sol de control al iluminatului după toate lucrările electrice trebuie efectuată măsurarea rezistenței dispozitivului de legare la pământ cu ajutorul unui dispozitiv special. Valoarea rezistenței nu trebuie să fie mai mare de 50 ohmi.
Pământare stâlpii metalici își poate îndeplini funcția de protecție la trăsnet. Acest lucru este important mai ales atunci când sistemul de iluminat exterior este instalat departe de clădiri în zone deschise. Datorită dimensiunilor structurale, și anume, o creștere semnificativă deasupra solului, stalpi de iluminat sunt expuse la o mai mare expunere la diferite tipuri de evenimente meteorologice decât alte componente ale peisajului; înălțimea de sprijin poate ajunge la 3-11 m, în care unul dintre primii și presupune descărcarea electrică. Acest lucru este valabil mai ales pentru oameni, in special predispuse la pătrunderea de descărcare. Într-adevăr, în cazul unei lovituri de trăsnet pe un piedestal, fără împământare supratensiune poate apărea în întreaga rețea, ceea ce poate duce la consecințe grave. De exemplu, imaginați-vă o situație: fulgerul a lovit încă un suport de lumină (indiferent dacă există sau nu a molniepriomnik). În cazul în care se duce curentul de trăsnet? Dacă nu există nici o comunicare cu solul, la toate, toate impulsul fulger va intra în rețeaua de energie de iluminat stradal. Concluzie: Suportul trebuie să fie motivată (și mai bine fiecare), cel puțin pentru a devia fulgerul curent; substație se alimentează din strada este necesar de iluminat pentru a asigura o buna protectie impotriva supra-tensiune efectele secundare ale fulgere.
