tipuri de cuplaje
Cuplajele în mecanica se numește produse speciale, care servesc pentru a conecta capetele arborilor,
tevi, bare, sârme etc.

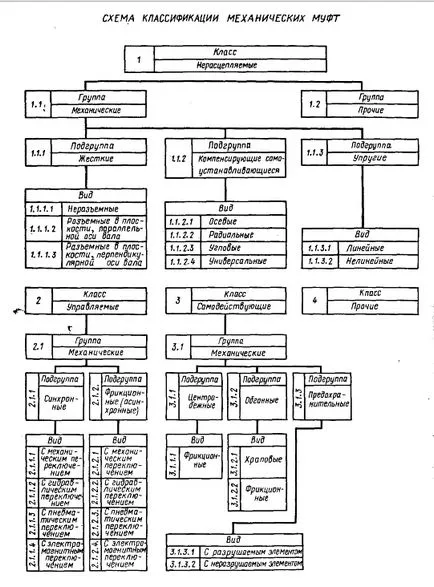

Clasificarea îmbinărilor
Diviziile și clasificări ale articulațiilor suficiente.
Manageability, clasifica ambreiaj negestionată și gestionate
Utilizarea necontrolată atunci când arborii sunt forțați să facă componentele, deși în mod ideal, acestea ar trebui să fie uniți și inseparabile, lucrând împreună ca unul.
În conformitate cu proiectarea și funcția sunt surzi, elastice și compensatoare
Cele mai frecvente Manșonul nedirijat - manșon gol. acestea sunt de obicei realizate din oțel.
Un alt tip de articulații cu flanșe - acestea au două jumătăți de cuplare în formă de flanșe din oțel carbon sau fonta, acestea garantează arbori de racordare susținute, sunt simple in design, ieftin, distribuite pe scară largă în inginerie mecanică. Principiul - jumătate din arborele de cuplare este împins la marginea unei
etanșeitatea și înăsprirea șuruburile.
Cuplajele flexibile conectează arbori cu unele de aliniere inexacte. Nealinierea arborilor apare de obicei în timpul fabricării instalării imprecise sau inexacte și în timpul instalării se disting: longitudinală, radială, deplasarea unghiulară și combinații ale acestora.
Compensând - pentru a reduce (compensare) și sarcinile de șoc dinamice transmise arbori conectabile.
Managed (cuplaje) se pot conecta sunt utilizate în mașini sau nodurile individuale, dacă este necesar pentru a efectua opriri și coborâri frecvente, spetslenie - dezangajare etc.
Cuplajele flexibile sunt utilizate pentru a reduce sarcinile dinamice care sunt transmise arbori conectabile.
Proiectare elastice (flexibile) articulații sunt abundente.
Deoarece materialul elementelor elastice - sunt din metal (placă de primăvară) și nemetalice elemente elastice (cauciuc „pinion“)
ambreiajul poate fi de diferite tipuri - este complet mecanic, electric (solenoid), hidraulic, pneumatic. Desigur, principiul lor este identic, numai
ei folosesc diferite surse de energie.
cuple mecanice - de viteze, came, frecare.
Cuplaj Gear compensează în general pentru orice compensa arbori, deoarece dinții de angajare sunt conforme cu clearance-ul lateral și capacitatea de deplasare axială reciprocă a dinților conjugate.
De asemenea, aceste articulații, toate celelalte virtuți sunt compacte și pot rezista la sarcini grele. Cuplajul cu gheare cuprinde două jumătăți de cuplare, capătul de împerechere prin came.
Manșonul servește pentru a alinia arborele. profile Cam depind de sfera de utilizare a cuplajului (trepetseidalny, triunghiulare, dreptunghiulare, asimetric, etc.).
Pentru a compus aceste arbori necesită centrarea manșon, de exemplu, prin inelul de centrare sau manșonul. Avantaje Cuplaje cu gheare - non-alunecare și de dimensiuni mici. Dezavantaje - incapacitatea de a porni la viteză mare.
Frecare ambreiaj de transmisie de rotație prin frecare și de conducere asigură conexiune lină și arborii antrenați, reducerea sarcinilor dinamice și a zgomotului. cuplaje mecanice acționate cu frecare sunt folosite pentru rotirea valovpri de conectare (deconectare). Forțele de frecare asigură dezangajarea fără probleme a arborilor. Ambreiaje poate fi, de asemenea, o siguranță și alunecare dacă mecanismul întâlnește un obstacol. Dar acest tip de cuplare atribuit auto-acting.
ambreiaje multi-disc constau din două jumătăți fixe de cuplare, mai multe unități interne și externe, două inele de tracțiune, între care discurile, nuci persistente care reglementează distanța dintre inelul de împingere și mecanismul de acționare a ambreiajului. Când vklyucheniidiski prinse între inelele de oprire, dintre care una se reazemă piulița, iar celălalt - pentru a activa vozdeysvitem mecanism de arme sub acțiunea forțelor de frecare între discurile de ambreiaj se produce semicuplelor și arborii conectate.
ambreiaj cu acțiune auto-distinge următoarele tipuri: de siguranță, depășire, centrifuge, iar noi oferim ambreiajul electromagnetic.
mecanisme de siguranță sunt folosite pentru protecția împotriva suprasarcinilor. ambreiaj centrifugal pentru un arbore automat sau decupleze atunci când arborele de antrenare atinge o viteză de rotație predeterminată.
ambreiaje de siguranță sunt un element distructiv și non distructiv. Pentru ei, este recomandat să se calculeze cuplul este calculat ca
Tr = 1,25T, unde T - cuplul maxim transmis de ambreiaj.
Siguranța - protejează împotriva spargerii din cauza suprasolicitării circuitului de deconectare, atunci când anumiți parametri. proiecție de centrare polumuft cilindric prevăzut pe o jumătate de cuplare și un alezaj cilindric pe cealaltă
cuplaj de siguranță cu element de indestructibil - camă, bile / role de frecare.
În aceste cuplaje de siguranță primul cuplaj jumătate conectat la arborele fix, iar a doua jumătate de cuplare - cu posibilitatea deplasării axiale.
A doua ambreiaje cu came - sunt în mod constant presate primul prin intermediul mai multor arcuri. Forța de compresie este piuliță reglabilă. jumătăți de ambreiaj de cuplare în came de cuplare efectuat came finale de profil diferit, un pix - bile, sub acțiunea arcurilor, în
frecare - forța de frecare dezvoltate de discurile de frecare.
Ei lucrează și să facă arborele de o singură entitate, împiedicare are loc la suprasarcină stabilit.
Siguranța ambreiajului cu came și cu role sunt folosite numai la viteze mici și
mici momente de la suprasarcini apar bătăi came și bile atunci când zgomotoase
ambreiaje de siguranță sunt de lucru cu succes cu frecvente de suprasarcină de scurtă de timp,
de obicei, percuție.
cuplaj de siguranță cu elemente dăunătoare. Se aplică în cazul în care este posibil bruscă puternică
suprasarcină.
După este necesar fiecare acționare pentru a înlocui elementul distrus (PIN) sau de către
operațiune frecventă astfel de maneca - nu cea mai bună soluție.
Pentru o mai mare precizie de comutare în locul destinat distrugerii încastrată pin,
facilitează, de asemenea, eliminarea componentei deteriorate și reduce riscul de deteriorare.
Momentul în care distrugerea știfturilor este calculat ca timpul estimat de
Supraumplerea monitorizează ambreiaj raportul dintre vitezele unghiulare. în cazul în care viteza arborelui de antrenare mai mult
driven, se cuplează arborele. La mai mici ambreiaj decuplează de viteză vinci
arbori, și nu interferează cu arborele condus este liber să preia conducere.
ambreiaje centrifugale - concepute pentru conectarea automată / deconectare de arbori,
când arborele de antrenare atinge viteza dorită
Centrifugal mod ambreiaj ambreiaj seamănă cu ambreiaje care se angajează și
dezactivat automat sub influența încărcăturii și arcuri speciale.
Atunci când arborele de antrenare atinge o anumită viteză unghiulară, forțele centrifuge care acționează
privind sarcinile asociate cu una dintre jumătățile de cuplare depăși forța arcurilor
și ele sunt presate sau stors (sarcini) pentru cealaltă jumătate de cuplare, prin care arborii se angajeze (sau
Conform metodei de cuplare care sunt clichet și frecare. Cele mai frecvente frecare
ambreiaj unisens cu role.
ambreiaje de arc-came sunt folosite la viteze mici și transmise
cuplu. Arcurile asigură acuratețea și stabilitatea ambreiajului, cu toate acestea
de mare viteză nu poate fi aplicată. Există, de asemenea, siguranța de primăvară-ball
Ambreiaj - acestea pot fi folosite la viteze mai mari, mai puțin supuse uzurii,
distribui uniform sarcina.
