Ca operatori construiesc stațiile lor de bază

Din punct de vedere al majoritatea oamenilor, instalarea unei stații de bază este o afacere foarte simpla. Este suficient să stea câteva antene, a le conecta la rețea - gata. Dar această idee este complet greșită. Și așa ne-am decis să-i spun cum apar mai multe subtilități și nuanțe atunci când instalarea unei stații de bază într-o metropolă.

Pregătirea și proiectare

Instalarea stației de bază începe cu găsirea o instalație adecvată. Când a găsit propriul său termen de contract. Determinată necesar stație de viitor aranjament de antenă, masa sarcinii utile, și, pe baza de metal proiectate. Acest lucru ia în considerare capacitatea portantă a elementelor structurii clădirii.

La fiecare set stație de bază se emite un set de documente (aproape 5 cm grosime). Printre altele, există o multitudine de parametri specifici de proiectare viitoare: locația sa pe obiect, dimensiunile, greutatea totală, dispunerea punctelor de sprijin, și puterea consumată de tensiune, și așa mai departe.

În acest dosar, a colectat informații detaliate:

• documentația de proiectare;
• copii ale declarațiilor, licențe, certificate și certificate de conformitate pentru toate elementele de până la nuci și vopsea;
• documentația de lucru pentru echipamente, structuri metalice, soluții arhitecturale și de construcție, de protecție la trăsnet;
• Concluzie sanitar-epidemiologice privind siguranța instalației pentru locuitorii caselor din jur.

Să ne întoarcem la turnul nostru. După examinarea și aprobarea proiectului, planta au fost realizate platforma separat și cinci segmente de turn. Deoarece, în acest caz, a fost o construcție destul de grea, atunci acesta trebuie să fie instalat pe pereții portanți ale clădirii. În acest scop, acoperișul a fost tăiat găuri și realizată instalarea grinzilor de susținere. Ei joacă rolul de pilot de fundare pentru platforma, care a fost ulterior instalat stația de echipamente si turn cu antene. Greutatea totală a fost de 3857 kg platformă.

Profilul, mărimea și numărul de grinzi, dintre care merg la platforma, grosimea peretelui, lungimea sudurilor utilizate hardware - toți acești parametri sunt calculate pe baza greutății sarcinii utile capacității de pereții clădirilor, precum și posibile sarcini eoliene în regiunea care transportă. Desigur, acest lucru nu este singurul criteriu, în special turnul ar trebui să permită primirea de instalare și antenele de transmisie la înălțimea dorită în zona de vizibilitate a stațiilor de bază învecinate. În plus, structura trebuie să fie suficient de rigide pentru a nu rupe comunicarea releului fasciculului.

Clădirea este un acces mic, privat la acoperiș nu, astfel încât instalatorii de brigadă trebuie să urce pe scara de incendiu. partea sa inferioară este tăiat, astfel încât acoperișul nu a urca pe locuitorii caselor din jur. Din păcate, ei nu au fost prea opreste, asa ca de multe ori cu acoperișuri ceva se pierde - piese de schimb, cabluri, alimentatoare, etc.

În ciuda faptului că fiecare stație este echipat cu alarma, serviciul de securitate nu reușește să vină întotdeauna la timp.

Pe acoperiș este deja instalată stația de bază a unui alt operator de telefonie mobilă, dar dimensiunea acesteia nu merge la orice comparație cu ale noastre.

După montarea site-platformă pregătită pentru instalarea secțiunii primului turn:

După secțiunea de instalare începe „represiunea“:

Setarea turnului pe pastilelor se face în scopul de a fi în măsură să compenseze abaterea față de verticală în timpul instalării și exploatării în continuare.

Design vertical monitorizat continuu din două puncte cu ajutorul teodolitului. Mai mult, măsurătorile efectuate separat pentru fiecare secțiune a turnului, și apoi măsurarea revistei vor fi incluse într-un set de documente. Ulterior efectuat măsurători periodice ale poziției turnului ca o ușoară construcție spirală răsucire (50 mm x 72 m înălțime) poate avea loc sub propria greutate și greutatea echipamentului.

cabinet de hardware, pregătit pentru instalarea platformei:

Astfel, prima secțiune este montat și aliniate. Instalatorii gata de a primi a doua secțiune:

Siguranță și confort de lucru este dat o mulțime de atenție nu numai în timpul instalării, dar, de asemenea, pentru menținerea în viitor. platforme de lucru este de dimensiuni, astfel încât inginerii au avut o mulțime de spațiu de lucru. protecțiile stabilite de scări, deschideri în podele din trapele turn sunt închise, pentru a preveni căderea accidentală. Platforma este ridicată deasupra planului acoperișului, astfel încât în ​​timpul iernii aparatul nu matura zăpadă și gheață nu se blochează.

Montarea secțiuni turn rămase:

Dintre toate componentele hardware de cabinet:

Turnul este montat, cele mai recente măsurătorile sunt realizate folosind un teodolit. Abaterile sunt minime și strict în limitele toleranței. turnuri de greutate a fost de 2827 kg, iar greutatea totală a tuturor structurilor metalice - 6684 kg.

Culorile standard: Secțiunile superioare și inferioare este întotdeauna roșu, alternativ intermediar cu alb. In partea de sus puteți vedea 4 pini, care sunt o continuare a turnului coaste - acestea sunt elemente de fulger.

Următorul pas a fost instalarea tuturor echipamentelor și cablurile necesare. Lista completa a echipamentelor instalate:

Ca urmare, postul a dobândit destul de o vedere maiestuos, mai ales în comparație cu clădirea în sine:

Stația este alimentat tensiunea de alimentare de 380 V (3 faze), care este apoi convertit la o putere de 48 volți este luat dintr-o rezervă - 10 kWt. Puterea este furnizată într-un dulap separat.

Deschideți ușa cabinetului hardware. Așa cum este aer conditionat integrat (sus) și de încălzire (de jos).

In cabinetul pe parcursul întregului an menținut la o temperatură de 18 ... 20 grade Celsius. Este necesar pentru buna funcționare a echipamentului și o viață lungă a bateriei (acestea sunt situate în partea de jos).

Bateriile sunt proiectate pentru a oferi stații de lucru pentru aproximativ o zi, în cazul deconectării sursei de alimentare externă.

Mai sus este unitatea de comutare, și un convertor de tensiune.

Transmiterea informațiilor între modulele de sistem și receptor-transmițătorii (despre ele de mai jos) prin intermediul cablurilor cu fibră optică. Aici este conectorul în caseta electronica. Acesta nu este deloc imposibil de a atinge, fibra este foarte sensibilă la deteriorare și de contaminare.

Toate stațiile de bază de comunicare celulară conectat la o rețea unică de informații de fibră optică extins în Moscova. bay alb în conformitate cu hardware-ul cabinetului - este doar un cablu, care este conectat prin stație.

La dreapta dulapului aranjate modul sistem GSM, CDMA și LTE:

Aceste module sunt inima stația de bază, acestea acceptă semnalul de la antene și efectuează transformare și de compresie cu transfer ulterior. Ele nu sunt precipitații frică, toți conectorii sunt sigilate, iar intervalul de temperaturi de lucru de 60--50.

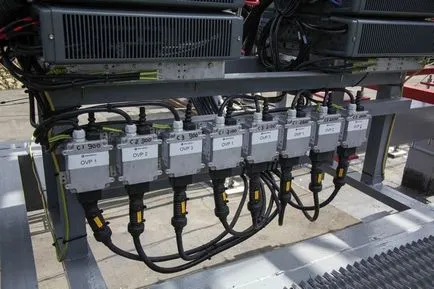

Sub modulelor sistemului aranjate grozorazrjadniki care previn aparatele de ardere în caz de trăsnet:

Chiar pe unitățile de golf sunt situate cablu de fibră optică, cu care acestea sunt conectate la receptor-emițătoarele de pe turn.

Să trecem la turn. Acesta receptor-emițătoare sunt instalate separat pentru fiecare bandă (GSM, CDMA și LTE). Ele amplifică semnalul de la valori foarte mici la 115-120 dB. De la hardware-ul de cabinet la putere a furnizat:

Elongated verticale „cutii“ - aceasta este antena. In spatele lor sunt protejate pentru a proteja utilizatorul de radiațiile electromagnetice. Ridicați pe site-ul.

De-a lungul marginilor unui receptor-emițător conectat la cabluri de fibră optică în mijloc - alimentare cu energie:

Contactul cu pămîntul afișat pe turn:

conectori pentru cabluri și prize de pe antena:

Am menționat deja că proiectarea și construirea unei stații de bază nu este atât de ușor pe cât pare neinițiaților. Există multe nuanțe care sunt asociate cu o anumită locație a stației. De exemplu, transmisia semnalului pe o suprafață mare de apă se deteriorează, deși ar trebui să fie invers, pentru că nu există obstacole. Dar faptul este că, pe suprafața solului acoperit de un câmp electromagnetic, și o cantitate mare de apă curentă un fel de condensator, peste care semnalele radio sunt amplificate de zgomot. Și o multitudine de astfel de subtilități, astfel încât proiectanții profesionalismul și instalatorii în mod direct eficiența stației de bază depinde.
